Шафа управління і моніторингу загороджувальними вогнями СОЩ з АКБ. Україна.

Щит керування світловим огородженням висотних об'єктів.

Модифікація «СОЩ з АКБ»

ТУ У 26.5-31458367-002:2013



ФУНКЦІОНАЛЬНІ ПЕРЕВАГИ:


1. Функція ДБЖ.


2. Добова автоматика.


3. Захист від ІП клас III.


4. Примусове включення.


5. Дистанційне включення (опція).


6. Моніторинг роботи загороджувальних вогнів.


ВСТУП



Даний посібник з експлуатації призначений для попереднього вивчення обслуговуючим персоналом, використання в процесі установки і монтажу, а також протягом усього наступного періоду експлуатації виробу.



До роботи з виробом допускаються особи, які мають відповідну кваліфікацію, що вивчили принцип роботи «СОЩ з АКБ» і цей посібник з експлуатації.



ПРИЗНАЧЕННЯ



Шафа управління СОЩ з АКБ - це система гарантованого електроживлення та керування загороджувальними вогнями «СДЗО» на світлодіодах, призначена для автоматичного включення / вимикання комплексу світлового огородження висотного об'єкта, в залежності від умов природного освітлення, а також для гарантованого електроживлення загороджувальних вогнів в умовах тимчасової відсутності електропостачання.



Шафа управління СОЩ з АКБ включає в себе систему моніторингу стану загороджувальних вогнів.



Шафа управління СОЩ з АКБ спеціально спроектований для керування загороджувальними вогнями  зі світлодіодним джерелом світла, і розрахований на експлуатацію в складних кліматичних умовах і при низькій якості електроенергії.



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ



· Корпус металевий;



· Габаритні розміри (В * Ш * Г), мм - 395х310х200;



· Маса не більше 15 кг;



· Ступінь захисту пристрою IP 40 по ГОСТ 14254-96;



· Номінальна напруга живлення - однофазна 220В, 50Гц;



· Вихідна напруга живлення 48В постійного струму;



· Кількість вхідних ланцюгів-1, кількість вихідних ланцюгів-2;



· Система захисту від перенапруги (захист від грози) клас В + С, з опором струму витоку не більше 0,12 Ом і струмом розряду 40 кА;



· Максимальна робоча напруга розрядника - 85В;



· Номінальна напруга ізоляції ланцюгів -1.4кВ;



· Максимальний імпульсний струм при тривалості імпульсу 8/20 мкс-40ка;



· Максимальний струм наскрізної струм 3,0 Ампера;



· Вид системи заземлення TN-C;



· Електронна система включення вогнів у сутінковий час з діапазоном виставлення рівня яскравості 5 - 10000 Люкс з виносним датчиком освітленості в кліматичному виконанні IP65.



УМОВИ ЕКСПЛУАТАЦІЇ



СОЩ  з АКБ» призначена для експлуатації в приміщеннях при температурі навколишнього повітря від +1 до + 4º С, і відносній вологості до 80% при температурі 25º С, на висоті не більше 2000м над рівнем моря, при відсутності в навколишньому середовищі агресивних домішок , що викликають корозію.



Вид кліматичного виконання СОЩ з АКБ згідно ГОСТ15150-69-УХЛ 4.2.



Експлуатації в частині впливу механічних факторів зовнішнього середовища по групі М1 ГОСТ 17516.1-90.



ВКАЗІВКА ЗАХОДІВ БЕЗПЕКИ



До монтажу та обслуговування вироби допускається персонал, що пройшов підготовку, має дозвіл відповідно до «Правил технічної експлуатації електроустановок споживачів» і «Правилами техніки безпеки при експлуатації електроустановок споживачів», і має кваліфікаційну групу по ТБ не нижче III.



Заходи захисту обслуговуючого персоналу від ураження електричним струмом:



За ступенем захисту від ураження електричним струмом «ШУ СОМ з АКБ» відповідає п.7.4.2.1, п.7.4.2.2 ГОСТ 22789-94



За ступенем захисту від непрямого дотику до струмоведучих частин виріб відповідає вимогам п.7.4.3.1 ГОСТ 22789-94 (перетин захисного мідного провідника має бути не менше 4 мм 2).



ПІДГОТОВКА ДО РОБОТИ І ПОРЯДОК ВСТАНОВЛЕННЯ



Перед встановленням обладнання необхідно чітко визначити місце прокладки кабелів, а також місце установки загороджувальних вогнів, згідно з проектною документацією.



Прокладання кабельних ліній, а також установка загороджувальних вогнів повинна відбуватися при наступних кліматичних умовах:



§ Вологість повітря-не більше 80%;



§ Температура повітря-не нижче 5 ° С.



Загороджувальні вогні кріпляться на трубу з різьбленням, з зовнішнім діаметром 3/4 ".



Загороджувальний вогонь встановлюється методом накручування цокольній частині на трубу, потім фіксується стопорним гвинтом. Радіус вигину кабельних ліній не повинен бути менше 5-ти діаметрів кабелю.



Підключення кабельних ліній здійснюється згідно принципової схемою. На «рисунку 1», зазначений порядок підключення живлячої і контрольного проводів до світлодіодному модулю.



Малюнок 1:


Висновки 1 і 2 клемної колодки, позначені на платі модуля «Power», служать для підключення проводів харчування. Дотримання полярності не потрібно.

Висновки 3 і 4 клемної колодки, позначені на платі модуля «Contr» служать для підключення контрольного проводу моніторингу стану. Дотримання полярності не потрібно.


УВАГА, ВАЖЛИВО! Потрібно послідовне підключення контрольних проводів моніторингу стану модуля. Підключення здійснюється шляхом комутації в розподільних коробках.


При необхідності моніторингу стану, підключення загороджувального вогню проводиться за допомогою кабелю 5 х 1,5 мм 2 (рекомендований тип Кабель ВБбШв). Дві жили кабелю підключаються до контактів 1 і 2 клемної колодки вогню (харчування), дві наступні до контактів 3 і 4 (моніторинг). П'ятий провід використовується для захисного заземлення.

У разі, якщо моніторинг стану загороджувального вогню не потрібно, підключення можна виробляти кабелем 3 x 1,5 мм 2 (рекомендований тип Кабель ВБбШв). В цьому випадку, дві жили кабелю підключаються до контактів 1 і 2 клемної колодки вогню (харчування), третій провід використовується для захисного заземлення.

З іншого боку кабель підключається до клемним колодкам розподільної коробки (далі ВОХ). На Рис.2 зазначений порядок комутації в розподільній коробці ВОХ.


Малюнок 2

Стрілкою зазначений вихід на контакти «Контроль» СОЩ з АКБ.



Зв'язок розподільних колодок ВОХ 1 ... 2 здійснюється за допомогою кабелю 5 х 2,5 мм 2, або 3 х 2,5 мм2 (рекомендований тип Кабель ВБбШв), при цьому одна сторона кабелю підключається до клемної колодки ВОХ, а друга до клемним колодкам СОЩ з АКБ. Провід живлення підключається до контактів 1 та 3 (ВОХ 1) і 2 і 4 (ВОХ 2). Контакти 3 і 4 Лінія-1; контакти 5 і 6 Лінія 2. Контрольний провід підключається до контактів 6 і 7.



Фотодатчик підключається до контактів 1 та 2 за допомогою кабелю 2 х 0,75мм2, і кріпиться на даху або на стіні споруди. При виборі місця установки фотодатчика важливо враховувати відсутність штучного освітлення, здатного спровокувати «хибне» спрацьовування світлочутливого реле.



Контакти 7 і 8 (гальванически розв'язані, «вільно-розімкнуті») служать для підключення пристрою дистанційного моніторингу.



Встановити СОЩ з АКБ на місце експлуатації і закріпити. Провести підключення зовнішніх кабелів до затискачів відповідних контактів.



ПРИСТРІЙ І ПРИНЦИП РОБОТИ



Шафа управління СОЩ з АКБ складається з блоку гарантованого живлення й блоку автоматики і управління.



Блок гарантованого живлення включає в себе джерело безперебійного з контролем глибокого розряду акумуляторних батарей і комплект з 4-х акумуляторних батарей 12В, 7А / ч. Автономне живлення-48В (постійного струму).



Блок автоматики і моніторингу складається з:



Електронна система включення вогнів у сутінковий час з діапазоном регулювання рівня освітлення 5-10 000 Люкс, з виносним датчиком сутінок.



Система захисту від перенапруг (грозозахист) клас В + С, з опором струму витоку не більше 0,1Ом і струмом розряду 12,5 кА.



Автоматичні вимикачі для примусового включення загороджувальних вогнів по двох лініях.



Систему моніторингу стану кожного загороджувального вогню з виходом на одну загальну лінію моніторингу.



Принцип роботи:



Підключення напруги живлення 220В проводиться на Клемник Х1, розташовану зліва від блоку автоматики. При цьому джерело безперебійного живлення випрямляє змінний струм в постійний 48В і подає його на систему управління. З другого виходу джерела живлення автоматично забезпечується заряд акумуляторних батарей. Зовнішній датчик освітленості при зміні яскравості природного освітлення подає команду на включення харчування загороджувальних вогнів. Чутливість реле регулюється в діапазоні 5-10 000 Люкс, також в реле передбачена 30 секундна затримка спрацьовування щоб уникнути випадкових короткочасних відключень.



На передній панелі СОЩ з АКБ присутній вимикач «Живлення», який включає або відключає вхідний напругу живлення на пристрій, а також вимикач, розташований праворуч від світлочутливого реле, який дозволяють включати загороджувальні вогні примусово (незалежно від команди світлочутливого реле).



До контактів 7 і 8 підключається сигнальний провід загороджувальних вогнів. Дані контакти служать тля підключення пристрою дистанційного моніторингу стану системи. Стан контактів «нормально-розімкнуті» гальванически розв'язані.



ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ



В процесі експлуатації не рідше ніж один раз на місяць необхідно проводити зовнішній огляд і перевіряти надійність всіх з'єднань кабелів і проводів з апаратурою, проводити ревізію контактів. При необхідності провести механічну затяжку кріплення елементів електричних ланцюгів.



При заміні світлодіодного модуля необхідно відвернути зовнішню частину загороджувального вогню від його заснування.



Очищення плафона виробляти в міру забруднення м'якою ганчіркою.



Не рідше одного разу на рік проводити контрольне вимірювання опору заземлення (повинно бути не більше 4Ом)



Не рідше одного разу на рік проводити контрольне вимірювання ємності акумуляторних батарей.



ЗБЕРІГАННЯ І ТРАНСПОРТУВАННЯ



Гарантійний термін зберігання СОЩ з АКБ не більше 24 місяців з дня виготовлення.



Шафу управління СОЩ з АКБ повинно зберігатися в упаковці підприємства-виробника, в складському неопалюваному приміщенні при температурі повітря від 0 до + 40ºС і відносній вологості не більше 98% при температурі + 35º С. У приміщеннях для зберігання не повинно бути агресивних домішок викликають корозію.



Транспортування СОЩ з АКБ має проводитися в упаковці підприємства-виробника залізничним або автомобільним транспортом (в критих вагонах, закритих автомашинах, контейнерах) при температурі навколишнього середовища від -50 до + 50º С і верхньому значенні відносної вологості до 98% при температурі + 25º з відповідно до правил перевезення вантажів, що діють на даному виді транспорту.


ГАРАНТІЙНІ ЗОБОВ'ЯЗАННЯ



Підприємство-виробник гарантує безвідмовну роботу виробу при дотриманні правил експлуатації, транспортування і зберігання протягом 12 місяців від дати введення в експлуатацію.



Рекламаційні претензії пред'являються підприємству-постачальнику в разі виявлення дефектів і несправностей, що ведуть до виходу з ладу виробу раніше гарантійного терміну.



У рекламаційну акті вказати: серійний номер виробу, дефекти і несправності, умови при яких вони виявлені, час з початку експлуатації приладу. До акта необхідно додати копію платіжного документа на прилад.

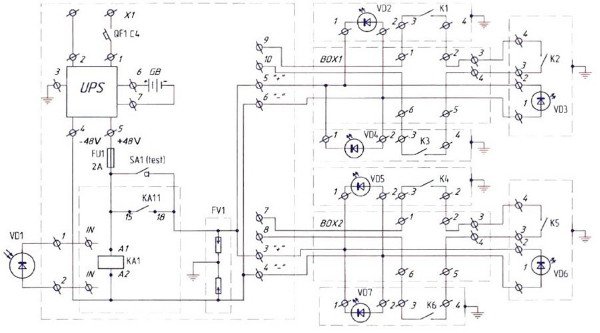

Схема електрична принципова:
